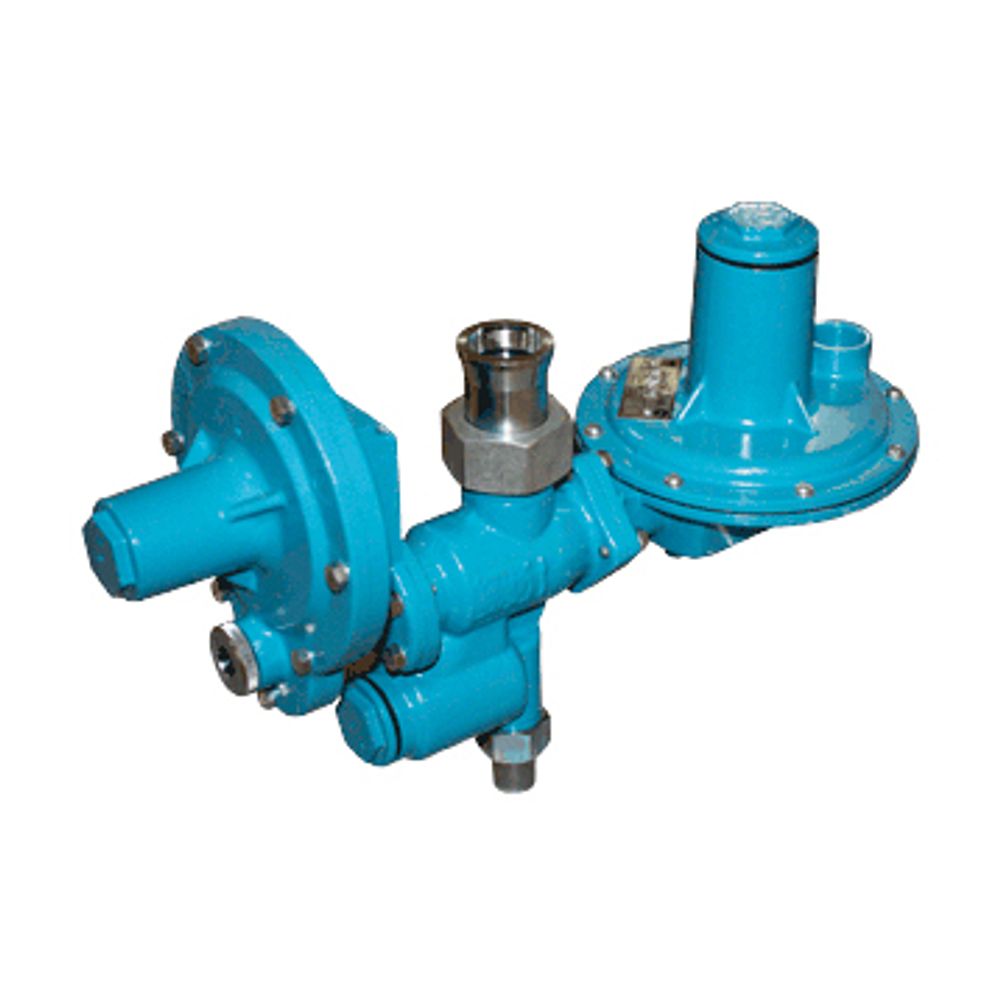

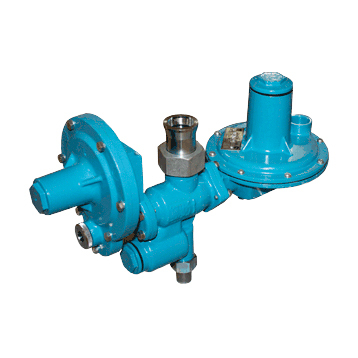

Регулятор давления газа универсальный РДГД-20М

Name: Регулятор давления газа универсальный РДГД-20М
Price: 1.0 RUR
Availability: InStock

Добавить в сравнение

Характеристики

Рабочая среда:

Природный газ по ГОСТ 5542-2014, Сжиженный газ по ГОСТ 20448-90

Класс герметичности:

Материал корпуса:

АК7ч(АЛ9)

Срок службы, лет:

Страна изготовления:

Россия

Зона неравномерности (пропорциональности) регулирования, %:

±10

Давление срабатывания сбросного клапана при превышении установленного максимального выходного давления на величину, кПа:

0,3…0,8

Диапазон автоматического отключения подачи газа при понижении выходного давления, % от Рвых.:

10-20

Точность срабатывания автоматического отключающего устройства, %:

±10

Монтажная длина:

246

Производитель:

Газпроммаш

Показать полностью Свернуть

Описание

Регуляторы давления газа РДГД-20М предназначены для систем газоснабжения бытовых и промышленных потребителей. Они обеспечивают редуцирование высокого и среднего давления на низкое, автоматическое поддержание выходного давления на заданном уровне, автоматическое отключе-ние подачи газа при аварийных повышении и понижении выходного давления сверх допустимых заданных значений.

Регуляторы изготавливаются в климатическом исполнении УХЛ2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 40 до плюс 60°С.

Пропускная способность регулятора в зависимости от входного давления

Входное давление, МПа	Пропускная способность регулятора, нм³/ч
	Диаметр седла, мм
	3	5	7
0,05	4,5	9	18
0,1	9	18	34
0,2	13,5	28	58
0,3	18	40	70
0,4	28	46	-
0,5	34	58	-
0,6	40	70	-
0,7	43	-	-
0,8	46	-	-
0,9	52	-	-
1,0	58	-	-
1,1	66	-	-
1,2	70	-	-

Примечания:

1. Значения пропускной способности приведены для газа с плотностью

0,73 кг/м³ и отношением теплоемкости при постоянном давлении к теплоемкости при постоянном объеме, равным 1,3.

2. Для определения пропускной способности регулятора на газе с другой плотностью величину пропускной способности таблица 5 нужно умножить на коэффициент К

где a —плотность газа, кгс/см².

Показать полностью Свернуть

Регулятор давления газа универсальный РДГД-20М: характеристики

Модель Выбрать	Ду вх., мм Выбрать	Ду вых., мм Выбрать	Давление вх. max, МПа Выбрать	Давление вых., кПа Выбрать	Диаметр седла, мм Выбрать
РДГД-20М-1,2	15	32	1.2	2,0…2,5	3	Запросить цену
РДГД-20М-0,6	15	32	0.6	2,0…2,5	5	Запросить цену
РДГД-20М-0,3	15	32	0.3	2,0…2,5	7	Запросить цену
РДГД-20М1-1,2	15	32	1.2	1,0…2,0	3	Запросить цену
РДГД-20М1-0,6	15	32	0.6	1,0…2,0	5	Запросить цену
РДГД-20М1-0,3	15	32	0.3	1,0…2,0	7	Запросить цену
РДГД-20М2-1,2	15	32	1.2	2,5…3,5	3	Запросить цену
РДГД-20М2-0,6	15	32	0.6	2,5…3,5	5	Запросить цену
РДГД-20М2-0,3	15	32	0.3	2,5…3,5	7	Запросить цену
РДГД-20М3-1,2	15	32	1.2	3,5…5,0	3	Запросить цену
РДГД-20М3-0,6	15	32	0.6	3,5…5,0	5	Запросить цену
РДГД-20М3-0,3	15	32	0.3	3,5…5,0	7	Запросить цену
